硬泡聚氨酯材料是一种集防水、保温于一体的新型材料。它主要由多元醇(polyol)与异氰酸酯(MDL)两种组份液体原料组成，采用无氟发泡技术，在一定状态下发生热反映，产生闭孔率不低于95%的硬泡体化合物——聚氨酯硬泡体(PUF)。材料质轻(密度：35～65kg/m3)、具有一定的强度(压缩和拉伸强度>0.15MPa)、导热系数小(≤0.025W/m.K)并且具有一定的阻燃性，同时聚氨酯化学稳定性较高，耐酸、耐碱、耐热、不含氟里昂，对环境不造成危害，是一种新型的良好的保温绝热材料，近年来随着建筑节能标准的提高和社会节能意识的提高，硬泡聚氨酯外墙及屋面保温在各类建筑中得到越来越广泛的应用。
检查基层——分格、弹线——聚氨酯外墙保温石材一体板涂抹界面剂——点粘保温板——安装内扣件——填充泡沫条——刮弹性密封胶——揭保护膜——清洁板面——验收
不同的建筑和不同的保温要求，使我们可以在聚氨酯、聚苯板等多种保温材料中自由选择。目前使用最广泛的是聚苯板系列。下面是聚氨酯的一点说明。
喷涂聚氨酯硬泡墙体保温体系
主要特点:
1、聚氨酯发泡热导率低、不易吸水、强度大，耐腐蚀
2、喷涂聚氨酯硬泡墙体保温是以A料(异氰酸酯)加B料(多元醇、发泡剂、催化剂、阻燃剂等)经高压发泡设备现场喷涂发泡为保温层，以聚合物干混砂浆为罩面层，以玻纤网格布为加强层的外墙外保温系统.饰面层适用于涂料、瓷砖、弹涂等。
聚氨酯硬泡无缝粘结，整体性强，与基面(砼、砂浆、红砖、砌块、木材、钢材、玻璃等)粘结非常牢固。
3、罩面层具有不开裂、防水、抗冲击、抗老化性能
4、系统寿命可大于25年。
施工工艺：基层处理-----喷涂聚氨酯硬泡----打磨----抹聚合物干混砂浆----压玻纤网---罩面(聚合物干混砂浆)
喷涂施工工艺的主要优点包括以下几个方面：
(1)对于各种形状的基材，不论是平面、立面还是顶面，不论是圆形、球形还是其他不规则形状的复杂物体，都可以直接实施喷涂发泡加工，不需昂贵的模具制造费用;
(2)喷涂发泡成型的泡沫保温层的形状与基材物体形状一致;无接缝，绝热效果好;泡沫层外部有一层致密的保护皮层，能较好地保护内部芯材，同时还容易进行外表面的涂料涂刷和进一步修装;
(3)生产效率高，尤其适用于大面积、异形物体的绝热处理，成型速度快，生产效率高喷涂型聚醚组合料由聚醚多元醇、匀泡剂、催化剂、教练剂、阻燃剂、发泡剂等组份组成。
(4)通常聚醚组合料呈浅黄色或棕红色粘稠状透明液体，无凝固物和稀稠物及不均匀现象，无机械杂质。
施工要点:1) 基层平整(符合规范要求)，喷涂前，清除基层松动部位、浮灰、污物，堵好脚手眼，安装好预埋件，基层必须干燥，含水量≤8%。 2) 大风(>4级)、0℃以下、下雨不得施工。
3) 喷涂前必须做好门窗、临近墙体、地面行人、车辆的防护，不能造成任何污染，操作者要穿防护服，戴防护帽、防护眼镜等。
4) 分层喷涂，每层不得超过2cm，误差不得大于±5mm。 5) 打磨要精细平整，误差不得大于±2mm。
6) 做好安全操作措施，防高空坠落，防触电，对脚手工具、提升设备、打磨设备、喷涂设备认真检查，操作人员必须戴安全带、安全绳、安全帽，设专职安全员。
应用范围:
1、 工业厂房墙体外保温;
2、 民用建筑(特别适用高层); 3、 冷库; 4、 粮仓。
一、施工条件：
1、基层墙体已验收合格。门窗框及墙身上各种进户管线、水落管支架、预埋件等按设计安装完毕。
2、剪力墙平整度用2m靠尺检查，最大偏差大于4时，应用20厚1：3水泥砂浆找平;最大偏差小于4时，不平处用1：3水泥砂浆修补平整。 3、砌体墙用20厚1:3水泥砂浆找平。 4、基层墙体及找平层应干燥。
5、施工现场环境温度和墙体表面温度在施工后24小时内不得低于5℃，风力不大于5级。
6、夏季施工时应该采取有效措施，防止雨水冲刷墙面。 二、施工工具
电热丝切割器、开槽器、壁纸刀、螺丝刀、钢锯条、剪刀、电动搅拌器、冲击钻、电锤、刷子、粗砂纸及常用工具。 三、施工工序
配专用粘结剂
基层墙体处理 刷界面剂一道 粘贴聚氨酯板材 预粘板边网格布条
钻孔及安装固定件 聚氨酯板材打磨找平 刷界面剂一道 配聚合物砂浆 抹底层聚
配面层涂料
合物砂浆 埋贴网格布 抹面层聚合物砂浆 嵌密封膏 配专用瓷砖粘结剂
喷(涂)面层涂料或粘贴面砖 清理饰面层、验收
阻燃型聚氨酯板材

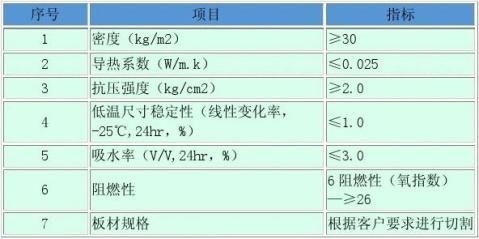

公司利用多年生产无氟组合聚醚的优势，通过改进配方，引进大型箱体规模具及全自动泡沫切割设备，可根据客户要求提供不同规格的轻型隔热夹芯板专用硬质聚氨酯板材。目前，夹芯板生产厂家都采用不聚氨酯双组份粘胶剂。它与聚氨酯板材的原料属同一系列，即本体粘合。由于聚氨酯板材在切割加工过程中会产生锯缝，所以在具体操作过程中应减慢成型速度且加大粘合剂的流量。 轻型隔热夹芯板专用硬质聚氨酯板材参数如下表所示：

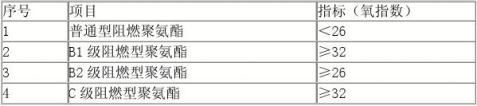

聚氨酯阻燃氧指数
