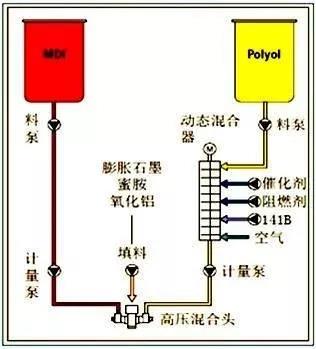

目前，改善聚氨酯硬质泡沫材料阻燃的常用方法主要是：(1)添加型阻燃：在聚氨酯硬质泡沫的生产过程中加入含氯、溴、磷等元素的有机液体化合物或具有阻燃性能的无机化合物，这些化合物不具有反应活性，它们在发泡过程中分散在泡沫体中，称添加型阻燃剂;(2)结构性阻燃：(a)在多元醇的分子结构中引入氯、磷等元素，由于多元醇能参与反应，被称为反应型阻燃剂;(b)在聚氨酯硬质泡沫基体聚合物中引入耐热性高的基团如大量的苯环或异氰脲酸酯基团。
　　阻燃聚氨酯硬泡材料与其他阻燃高分子材料机理一样。聚氨酯硬泡材料在空气中燃烧一般可分二个阶段：(1)聚氨酯硬质泡沫在火源的作用下，逐渐升温，达到一定温度时，热分解、降解产生可燃性气体，主要成分为：烷烃、一氧化碳、一氧化氮、氢气等;(2)当可燃气体达到一定浓度时，与周围氧气发生氧化还原反应，即燃烧反应，同时放出大量的热和烟;(3)通过辐射、对流和传导，再反作用于泡沫基材，促其持续降解、分解，如果这种能量的传导能使基材持续分解，保证维持燃烧的可燃气体浓度，则燃烧过程继续进行，直到泡沫燃烧完为止。
　　如果使上述三个阶段中的一个或数个终止，即可使泡沫获得阻燃性。
　　阻燃剂的使用可提高聚氨酯泡沫的难燃性，延缓燃烧速度或阻止其燃烧。不同类型的阻燃剂阻燃机理不同。但阻燃剂必须具有以下一种或数种功能：能在聚氨酯硬质泡沫着火温度或接近着火温度下吸热分解成不可燃物质：能与泡沫燃烧产物反应生成难燃物质;可分解出能终止泡沫自由基氧化反应的物质，最终达到聚氨酯硬质泡沫阻燃目的。

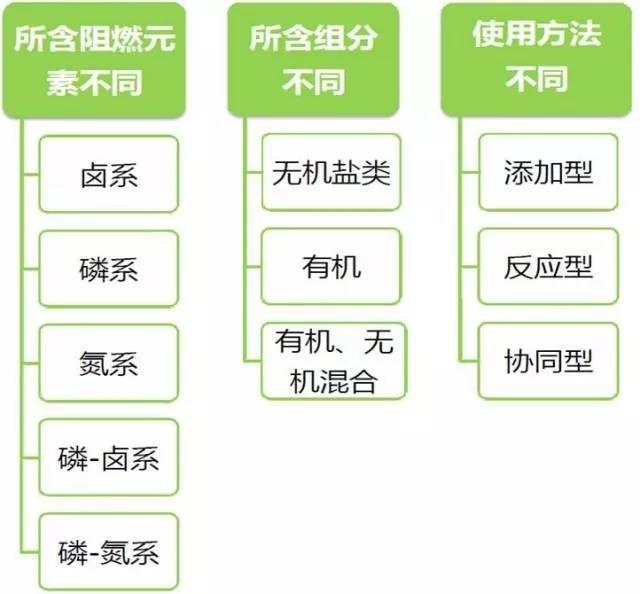

　　阻燃剂大多是元素周期表中第v主族的氮、磷、锑的化合物，第VI工族的氯、溴的化合物和第Ⅲ族的硼、铝的化合物。
　　在聚氨酯泡沫中，阻燃剂的阻燃作用主要是由下列效应引起的：
　　(1)覆盖效应：在燃烧过程中，阻燃剂作用于高聚物，使高聚物表面形成对热比较稳定的液膜或固化覆盖层，使得外面热量难以传到高聚物中，减少高聚物的分解和阻止已分解的可燃气体向火焰区扩散，有机磷系阻燃剂主要就是因其形成覆盖层而起到阻燃作用。
　　(2)稀释效应：在燃烧过程中，阻燃剂分解产生不燃性气体，降低燃烧区域的可燃性气体和氧气的浓度，从而抑制燃烧。
　　诸如卤素类有机化合物、卤素与磷形成的PX3和PX5以及卤化氢和水汽等不燃性气体均能起到该种效应。
　　(3)捕捉效应：一般认为，高聚物燃烧的火焰反应是一个自由基H·和HO·密切关联的自由基连锁反应，若能捕捉(消除)这些活性自由基，那么火焰反应速度就会降下来。
　　现以溴化物为例，其抑制连锁反应的机理如下： Br·+RH-R·→HBr;OH·+HBr→H2O+Br·。
　　高聚物中加入含溴阻燃剂，遇火受热发生分解反应，生成溴自由基，溴自由基与高聚物反应生成溴化氢，溴化氢与活泼性很强的自由基HO·反应，一方面使自由基Br·再生，另一方面使OH·自由基质浓度减小，故而抑制连锁反应，使燃烧速度减慢。
　　(4)吸热降温效应：无机阻燃剂氢氧化铝、氢氧化镁等的阻燃作用相当程度上是归功于吸热效应。如氢氧化铝在受热分解而脱出结晶水时，每克要吸热1.97 kJ。
   　(5)转移效应：在阻燃剂的作用下，有时高聚物的热分解模式会发生改变，使分解出的可燃气体减少，从而有利于高聚物的阻燃。
