混凝土裂缝是混凝土结构中普遍存在的一种现象，它的出现不仅会降低建筑物的抗渗能力，影响建筑物的使用功能，而且会引起钢筋的锈蚀，混凝土的碳化，降低材料的耐久性，影响建筑物的承载能力，因此要对混凝土裂缝进行认真研究，区别对待，保证建筑物和构件的安全。

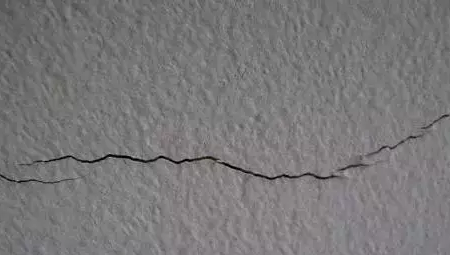

　　塑性收缩裂缝

　　塑性收缩是指混凝土在凝结之前，表面因失水较快而产生的收缩。塑性收缩裂缝多在新浇筑并暴露于空气中在结构件表面出现，形状很不规则多呈中间宽，两端细且长短不一，互不连贯状态，一般长20-30cm，较长的裂缝可达2-3m，宽1-5mm，类似干燥的泥浆面。大多在干热或大风天气，混凝土本身与外界气温相差悬殊，本身温度长时间过高，而气候很干燥的情况下出现。

　　主要预防措施

　　1.配制混凝土时，应严格控制水灰比和水泥用量，选择级配良好的砂，减小空隙率和砂率，同时要捣固密实，以减少收缩量，提高混凝土抗裂度;

　　2.配制混凝土前，将基层和模板浇水湿透，避免吸收混凝土中的水分，混凝土浇筑后，对裸露表面应及时用潮湿材料覆盖，认真养护，防止强风吹袭和烈日曝晒;

　　3.在气温高，温度低或风速大的天气施工，混凝土浇筑后，应及早进行喷水养护，使其保持湿润，大面积混凝土宜浇完一段，养护一段。在炎热季节，要加强表面的抹压和养护工作;

　　4.混凝土养护可采用养护剂，或覆盖湿草袋，塑料布等方法，当表面发现微细裂缝时，应及时抹压，再覆盖养护;

　　5.使用符合要求的拌和水，尽可能使用洁净的河沙;

　　6.出现裂缝后，如混凝土仍保持塑性，可采取及时压抹一遍或重新振捣的办法来消除，再加强覆盖养护。如混凝土硬化，可向裂缝内装入干水泥粉，或在表面抹薄层水泥砂浆进行处理。对于预制构件，也可在裂缝表面涂环氧胶泥或粘贴环氧玻璃布进行封闭处理，以防钢筋锈蚀。

　　干缩裂缝

　　干缩裂缝多出现在混凝土养护结束后的一段时间或是混凝土浇筑完毕后的一周左右，主要是由于混凝土内外水分蒸发程度不同而导致变形不同的结果。裂缝为表面性的平行线状或网状浅细裂缝，宽度多在0.05-0.2mm之间，其走向纵横交错，没有规律。较薄的梁，板类构件，多沿短向分布，整体性结构多发生在结构变截面处。平面裂缝多延伸到变截面部位或块体边缘，大体积混凝土在平面部位较为多见，较薄的梁板中多沿其短向分布。

　　主要预防措施

　　1.混凝土水泥用量，水灰比和砂率不能过大，有条件的掺加合适的减水剂。严格控制砂石含泥量，避免使用过量粉砂;

　　2.混凝土应振捣密实，并注意对板面进行抹压，可在混凝土初凝后，终凝前进行二次抹压，以提高混凝土抗拉强度，减少收缩量，并在混凝土结构中设置合适的收缩缝;

　　3.加强混凝土早期养护，并适当延长养护时间。长期露天堆放的预制构件，可覆盖草帘，草袋，避免曝晒，并定期适当洒水，保持湿润，冬季施工时要适当延长混凝土保温覆盖时间。
