热塑性聚氨酯弹性体EPU同苯乙烯型热弹体一样，既可以用硫化剂，像橡胶那样硫化交联成型，也可以像热塑性塑料那样，，在塑料加工设备上成型加工。TPU是由高分子聚酯或聚醚(Mw=1ooo-6000)软段(A)和2~12个碳原子的二醇硬段(B)组成的嵌段线性聚合物(AB)n。AB链段之间用二异氰酸酯化学结合起来。

　　配方一：

　　由己二酸、乙二醇和1，2-丙二醇(1 ：1.26 ：0.14摩尔比) 进行缩聚反应制得分子量为1300-2500的聚己二酸乙二醇丙二醇酯0.lmol,加人到内壁和搅拌器均涂有聚四氟乙烯的铁制反应器中， 添加0.1mol的1，4-丁二醇扩链剂，开动搅拌升温至反应温度120~150℃并迅速加入巳预热到80℃的0.2mol的MDI，快速搅拌3min,倒入已预热的涂有硅酯的铝盘中，于110~130℃下烘干3h, 造粒得到浅黄色的半透明产品，即TPU。

　　配方二：

　　聚四氢呋喃醚1000g(羟值为50mgKOH/g,M^=2000)加热到120℃,加人1，4-丁二醇1608、硅油208、二硫化钼108，然后加AMDI600g,搅拌至MDI全部溶解，反应温度降低到100℃，放置2min后，将物料倾倒在110~180℃的加热板上，100min后取出，冷却到室温，经切粒机切粒后，可供挤出机或注射机成型用。

　　配方三：

　　聚四氢呋喃100份重(羟值为106mgKOH/8，Mw=1060)预先在120℃下3x133.32Pa下脱水lh,加MDI48份重，搅拌反应lOmin,加人苯二甲醇(扩链剂)10.76份重，再搅拌15min后，成高黏度的糊状聚合物，倒入涂有离型剂硅油的容器内，在180℃下烘8h后，成为热塑橡胶。如在160℃、10MPa的压力下热压成型，则成制品。采用苯二甲醇为扩链剂可提高耐热性，其软化点可达190℃ ，脆化点 -80℃ ，体电阻率为11 x 10[sup]14[/sup]Ω　 cm。介电强度为500V/mil (lmil=25.4un)。

　　配方四：

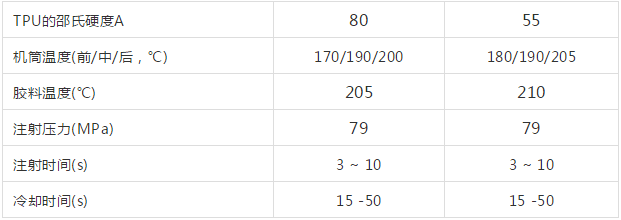

　　TPU直接用于注射成型的条件
