其实这个料在运输跟储存过程当中已经出现了问题，由于高温导致它的组合料里面的物理发泡剂有汽化的现象，它与组合料里面已经气化了分层，导致你的整个组合料的体系里面已经不均匀了。因此它发出来以后的话，就是说不稳定啊，如果说是那个发泡剂多的地方呢，它就密度小，发泡剂少的地方呢，就密度大，包括催化剂也影响它的那个速度的快慢，所以整体都不稳定了，这个主要是由于高温引起的。

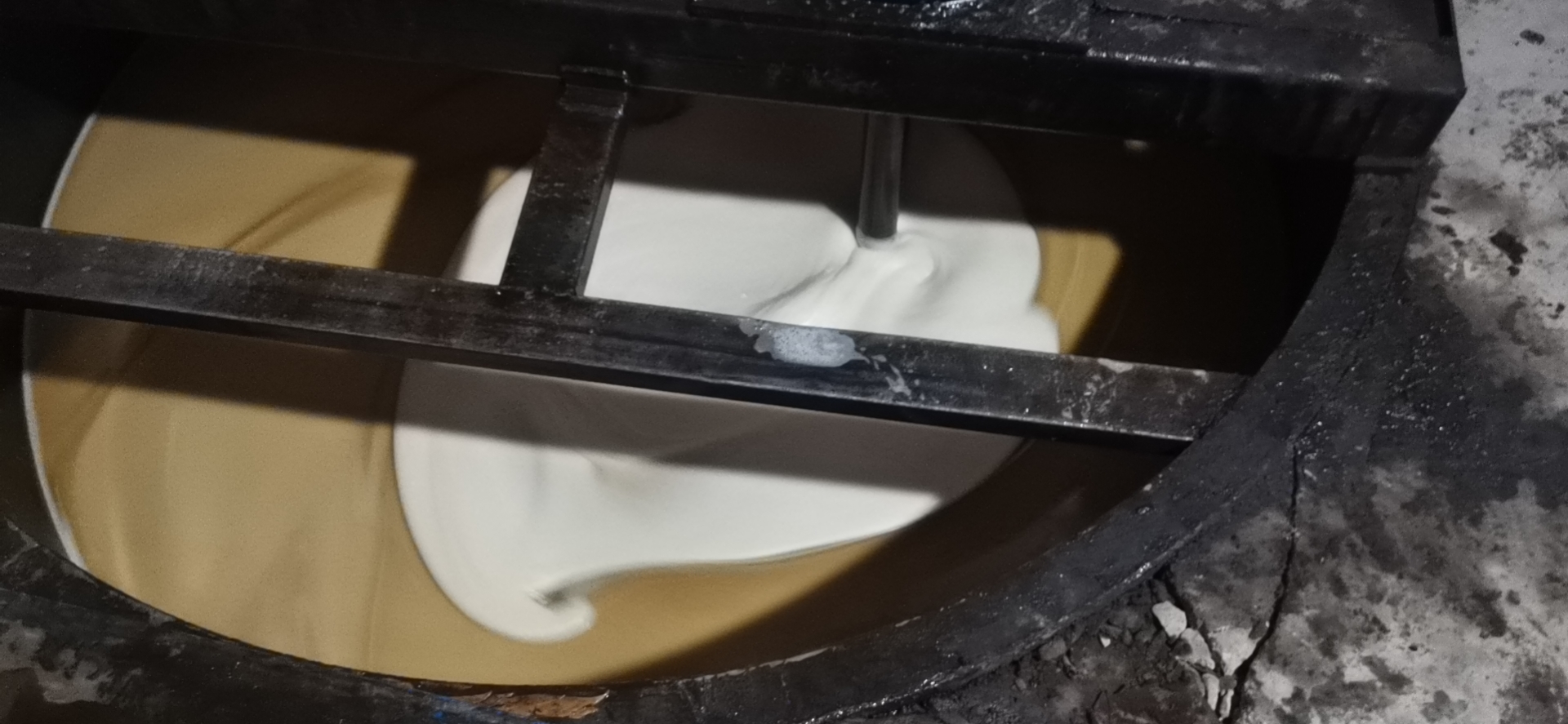

你要彻底解决这个问题的话，首先要把它放在冷房里面降温，把它降到25度以下，降温以后呢，就是说是泡沫也沉淀了，也基本上没有了，然后把它再搅拌，为什么要搅拌呢？他气换了以后的话，他的发泡机就浮在你的料的上面了，搅拌以后重新要他融入整个体系里面。然后呢，再到那个发泡机那个地方呢，仍然需要发泡机的，那发泡机上面仍然还需要降温，知道吧，这是一个基本的一个要求，也是它的一个基本条件，温度高了以后就有问题。
