体系类型一：乙烯及其共聚物

　　1、EVA(乙烯-醋酸乙烯共聚物)

　　EVA树脂是一种无臭、无毒，白色或浅黄色粉状或粒状低熔点聚合物。MI大时，分子量较小，合成的热熔胶黏度较低，流动性好。

　　优点：粘结性、柔软性、加热流动性好。

　　缺点：强度低、不耐热、不耐脂肪油、不能用做结构胶。

　　2、EEA(乙烯-丙烯酸乙酯共聚物)

　　做热熔胶基体的EEA树脂，丙烯酸乙酯的含量为23%左右。其结构与EVA相似，但其使用温度围较宽，热稳定性好，极性低。常用于高温涂布，黏度、强度要求高的场合，且对极性和非极性底材都有很好的粘结性。

　　3、EAA(乙烯-丙烯酸共聚物)

　　EAA中含有极性大的羧基，使之对金属和非金属都有良好的粘结性。EAA树脂的性质还与丙烯酸单体含量有关。丙烯酸含量增大时，膜的透明性、低温热封性以及低温热黏性得到改善，并且对金属的粘结性及热熔胶的拉伸强度得到提高。

　　4、EVAL(乙烯-醋酸乙烯-乙烯醇三元共聚物)

　　EVAL使EVA的皂化产物，为白色或浅黄色粉末或颗粒。EVAL分子中含有羟基，改善了对许极性底材的粘结性，且对树脂的刚性、加工性、着色性都有提高。

　　体系类型二：聚烯烃(PO)

　　PE(聚乙烯)

　　PE是无毒、耐低温、高结晶、耐化学药品、本身无黏性的物质。MI低，分子量高，耐热封强度高，胶层柔韧性以及热黏附性好。做热熔胶常选用的MI为2-20g/10min。因聚乙烯是非极性材料，需选用极性低的配合剂。

　　PP(聚丙烯)

　　根据甲基空间位置排列不同，可以有等规、间规和无规聚丙烯之分。制作热熔胶通常采用无规聚丙烯(APP)做基体，这样的热熔胶固化速度慢、耐热性不高，因此常加入低分子量的聚乙烯或结晶聚丙烯。

　　体系类型三：APAO(乙烯-丙烯-1-丁烯聚合物)

　　APAO是一种无定型聚alpha烯烃。其与EVA相比具有更广泛的温带，优异的底材粘结性，牢固的粘结力，可以用于强度要求很高的结构胶等。由于是共聚物，因此性能覆盖范围广泛(如：粘度、软化点和硬度)。并且与很多原料配伍性好。

　　体系类型四：聚酯(PES)

　　聚酯分不饱和聚酯和热可塑性聚酯两类。作为热熔胶，需用热可塑性聚酯，即线性饱和聚酯作为基料，它是由二元酸和二元醇或醇酸缩聚而成的。热塑性聚酯的熔点和玻璃化温度较高，所制得的热熔胶耐热性好。聚酯型热熔胶是以共聚物单独使用，一般无需加入其他成分。

　　体系类型五：聚氨酯(PU)

　　聚氨酯为白色无规则球状或柱状颗粒，分为聚酯型和聚醚型两大类。常用聚酯多元醇与二异氰酸酯聚合。聚氨酯最突出的特点是耐磨性优异，硬度大，强度高，弹性好，耐低温。聚氨酯反应型热熔胶可分为热熔固化型和热熔加热反应型。

　　体系类型六：聚酰胺(PA)

　　聚酰胺热熔胶具有较强的粘结强度，且分子量越大强度、黏度都有提高，但熔点却变化不大。聚酰胺可分为两类：一是二聚酸类(分子量高，熔融黏度高，软化点高，强度高，但热熔胶的工艺性下降);一是尼龙型(为了使用方便常用甲醛处理制成羟甲基化尼龙)

　　体系类型七：苯乙烯及其嵌段共聚物

　　此类共聚物的特点是：没有硫化却有硫化橡胶的特性，蠕变性良好，与各种掺和材料都能相容，但其耐温性能、耐紫外光照射性能和耐烃化合物类溶剂性能较差。其包括：SBS(苯乙烯-丁二烯-苯乙烯嵌段共聚物)、SIS(苯乙烯-异戊二烯-苯乙烯嵌段共聚物) 。

　　典型应用NO.1

　　卫生用品的应用：VESTOPLAST 和 SBS / SIS 体系对比

VESTOPLAST 体系中各改性剂的作用：

　　1、树脂

　　增加粘性

　　减小黏度

　　改变结晶率

　　2、蜡(如：VESTOWAX A 227 or A 616)

　　降低粘性

　　降低黏度

　　缩短开放时间和固化时间

　　增加硬度和脆性

　　提高防水性

　　是常用的VESTOPLAST基质中第二组分的优良分散剂

　　3、增塑剂(聚异丁烯、聚丁烯和矿物油等)

　　降低内聚力

　　降低黏度

　　增长开放时间和固化时间

　　4、聚合物

　　全规聚丙烯 (iPP)

　　能以任意比例混合

　　加速结晶化

　　提高环球法软化点到150℃

　　提高耐热稳定性

　　5、马来酸酐改性聚丙烯

　　增加对极性底材附着力

　　聚异丁烯, SEBS

　　相溶

　　提高附着力

　　提高内聚力

　　提高表面粘性

　　SBS, SIS

　　不相溶

　　提高表面黏度

　　典型应用NO.2

　　木工胶的典型配方

　　　　例一：封边胶配方

　　例二：装饰纸覆面胶配方

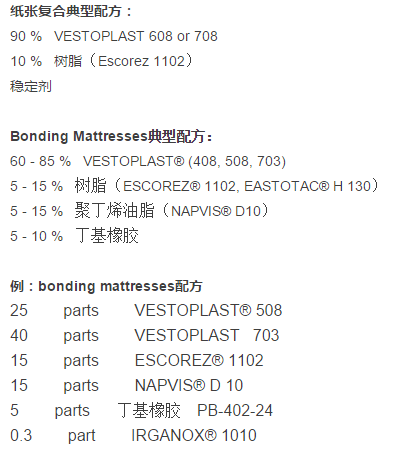

　　典型应用NO.3

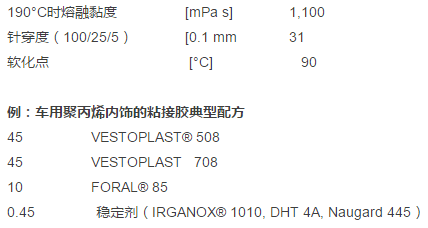

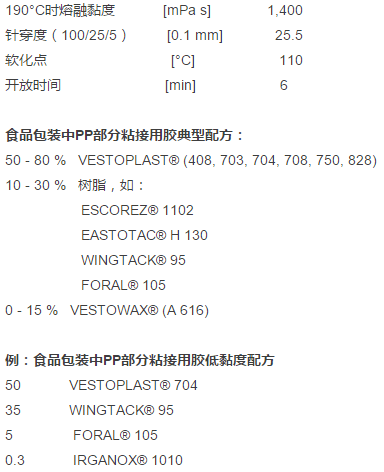

　　　性能指标：

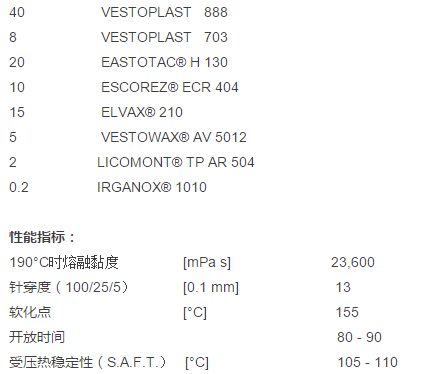

　　　　性能指标：
